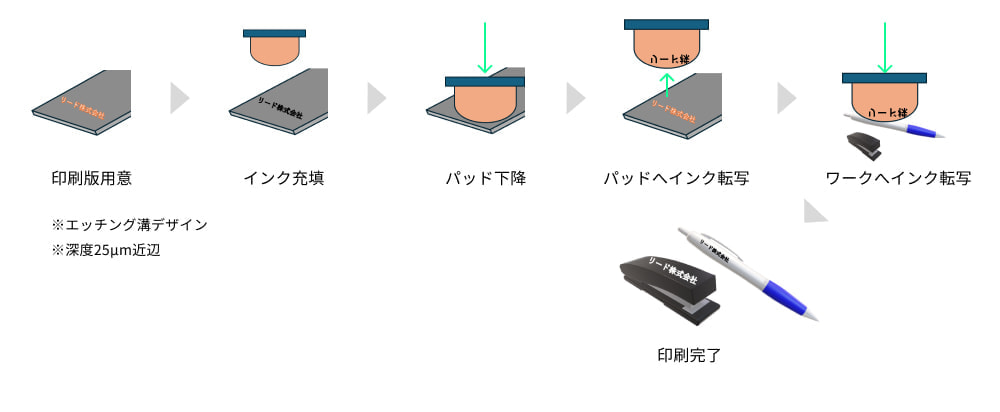

工程フロー

パッド印刷

アピールポイント

厚膜印刷が可能
曲面への印刷が可能
細かい文字や図柄の印刷が可能

治工具独自設計

☆　先ずはご相談お願い致します。　CONTACT

対応可能な仕様と経験

素材材料	繊維革製品金属塗装面紙製品セラミックガラス木製品薬品食品プラスチック　など
用途	家電製品娯楽用品日用雑貨品自動車部品医薬品医療品食品衣料品食品化粧品陶器文房具スポーツ用品　など
素材サイズ	XYステージ200mmに搭載できるまで
素材形状	曲面・凹凸面に印刷可能
印刷可能面積	最大印刷範囲：Φ60mm
印刷精度	精度：±0.05～0.10mm程度

※素材の材質や表面の状態によってインクが定着せず、剥がれる場合があります。（印刷不可の場合があります）
　下記の「素材の印刷適性と技術的改善」をご覧ください。

取引ステップ

取引	貴社	弊社
仕様	仕様打ち合わせ（ご来社・訪問・Webなど）
見積り	見積り依頼	見積り回答
注文	注文	受託・納期回答

用意するもの	貴社	弊社
ポジフィルム	デザインデータ支給	ポジフィルム作成 ※2～3日要する
印刷版	ー	ポジフィルムを原稿として印刷版作成 ※約1週間要する
インク・パッド	※金属ペーストの場合は支給して頂く必要があります。	インク・パッド手配
固定治具	印刷対象物支給（サンプル程度）	固定治具作成
※すべて揃った段階で印刷可能になります。

ロゴデータ・ポジフィルムについて

印刷版を作成するため、デザインデータを送付して頂き、ポジフィルムを作成する必要があります。
デザインデータ（Adobe Illustrator：/.ai拡張子など）をメールに添付して送付して下さい。
文字デザインの場合、/JPG（.jpg)や/PNG（.png）もしくはフォント（字体）・フォントサイズ・フォント間隔などをご提示頂くことでデータ送付無しで作成可能な場合があります。

印刷版について

種類	寿命	コスト	適用場面
樹脂版	5000～1万ショット	安価	少量やスポット依頼の場合、試験用
スチール版	10万～20万ショット	高価	依頼数量が多い場合、リピート注文を予定する場合

インク(塗布材料）について

速乾（1液タイプ）、硬化剤添加（2液タイプ）などがあります。
強度アップのため乾燥機を用いる方法もあります。
様々な色調があります。
多色印刷可能です。

※ただし、弊社装置では同時印刷出来ません。1種ごとの印刷になります。

電極形成のため金属ペーストを塗布する方法も可能です。（弊社にて金属ペーストの調達は困難なため御支給頂く必要があります）

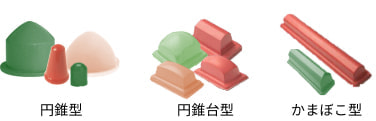

パッドについて

パッドは形状・大きさ・高さ・硬度・インク剥離性など様々な種類があります。
弊社はデザインやお客様が求める印刷性に応じた最適なパッドを選定致します。

固定治具について

試作段階、少量～量産用など状況に合わせた製作を致します。

数量および価格

1個1枚からご要望に応じて検討致します。
スポット数量別単価・量産時の月産依頼数量別単価などご要望に応じた見積りを提出させて頂きます。

※初期費用が必要になります

主な加工実績

工程・設備紹介

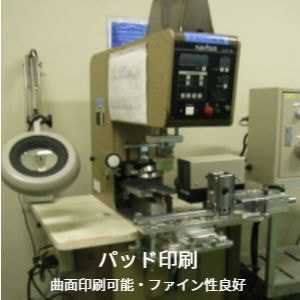

パッド印刷機（曲面印刷可能）

インクポット（乾燥防止機構）

パッド（各種用意可能）

ポジフィルム（デザイン原稿）

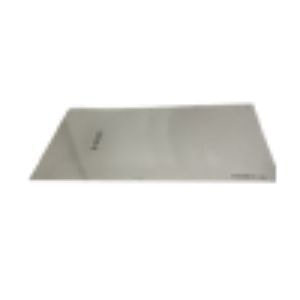

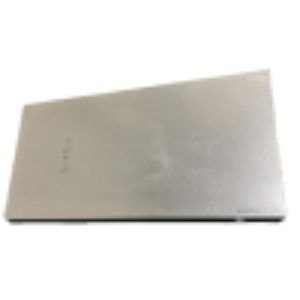

印刷版（材質選択）

インク・希釈剤（各種用意可能）

印刷治具（自社設計可能）

素材の印刷適性と技術的改善

素材の材質や表面の状態によってインクが定着せず、剥がれる場合があります。（印刷不可の場合があります）

素材の化学的組成やコーティングの状態がインク成分と相性を悪化させる場合や、表面形状や粗さがインクの定着を妨げる場合があるためです。
こうした課題に対応するため、弊社では以下の技術的取組みを行っています。

インク（塗料材料）の選定

素材と相性が良いインクの選定や希釈材や硬化剤の配合比率を検討します。

独自の表面改質技術

素材の表面を印刷前に改質させることでインク濡れ性の向上を図ります。

熱などによる硬化処理

印刷後に乾燥機などを用いて素材を加熱してインクの密着性を高める場合があります。
(素材の耐熱性や加熱用インクの選定などの条件によります）

材質別のインク濡れ性および密着性試験

様々な材質に対してそのまま印刷して濡れ性および密着性が良好であるか・表面改質は有効であるかについて検証しました。
今後も試験を継続して幅広い材質へ対応できるように取り組みます。

　　サンプルの表面状態によって試験と同じ結果になるとは限りません。　　
　　ご依頼の場合は、事前にサンプルのご提供をお願い致します。
　　素材特性を評価して最適な印刷ソリューションをご提案いたします。

材質別のインク濡れ性および密着性試験

素材そのままと表面改質後の2条件にて印刷しました。（密着性評価のため印字の歪みは不問としています）
印刷後にテープ剥離して密着性を評価しました。

材質別試験結果

材質					用途例	試験商品	密着性評価
材質							従来評価	試験結果
素材	略語	材質名					従来評価	そのまま	表面改質
プラスチック	PE	ポリエチレン	低密度		ラップフィルム、ポリ袋	ポリ袋	✖	✖	✖
	PE	ポリエチレン	高密度		バケツ、ポリタンク	ポリタンク	✖	✖	△
	PP	ポリプロピレン			家電、日用品	手桶	△	〇	〇
	PS	ポリスチレン	ポリスチレン		OAハウジング、CDケース	DVDケース	△	〇	〇
	PS	ポリスチレン	発泡		緩衝材、カップ麺容器	発泡スチロール	△	✖	✖ 溶解
	SAN	AS樹脂			ライター、化粧品容器	印鑑ケース	△	✖	〇
	ABS	ABS樹脂			ゲーム機、電気製品	充電コンセント	△	〇	✖ 溶解
	PVC	塩化ビニル樹脂（ポリ塩化ビニル）			継手、ホース	クリアファイル	△	△	〇
	PVDC	塩化ビニリデン樹脂（ポリ塩化ビニリデン）			食品ラップ、医薬品容器		△
	PVAc	酢酸ビニル樹脂			木工ボンド、塗料		〇
	PVA	ポリビニルアルコール			水溶性フィルム、サポート材		◎
	EVA	エチレン酢酸ビニル樹脂（EVA樹脂）			伸縮フィルム、靴底ソール	サンダル	✖	✖	◎
	PET	ポリエチレンテレフタレート（PET樹脂）		延伸	光学・写真フィルム		◎
				無延伸	飲料カップ、食材容器	携帯ケース	◎	〇	✖ 白化
				耐熱	ペットボトル	ボトル	◎	〇	ー
	PBT	ポリブチレンテレフタレート（PBT樹脂)			自動車部品、電気部品		〇
	PMMA	メタクリル樹脂（アクリル樹脂）			コンタクトレンズ、水槽	サインスタンド	◎	〇	ー
	PA	ポリアミド（ナイロン）			自動車部品、ファスナー	れんげ	〇	〇	ー
	POM	アセタール樹脂（ポリアセタール）			自動車部品、歯車部品	ローラー	✖	△	〇
	PC	ポリカーボネート			DVDディスク、自動車部品	DVDディスク	〇	〇	ー
	PTFE	フッ素樹脂			フライパンコート、絶縁材料	オーブントレー	✖	✖	〇
	PF	フェノール樹脂			プリント基板、ブレーカー		〇
	MF	メラミン樹脂			食卓用品、塗料	トレー	△	✖	〇
	UF	ユリア樹脂			ボタン、キャップ	コンセント	△	✖	〇
	EP	エポキシ樹脂			電気製品（IC、PCB）		◎
	UP	不飽和ポリエステル樹脂			槽、ボタン、ヘルメット		△
	TPU	熱可塑性ポリウレタンエラストマー			保護ケース、靴底	携帯ケース	〇	✖	〇
	PUR	ポリウレタン（ウレタン樹脂）			パッキン、塗料		◎
金属	Fe+Sn	ブリキ			缶詰、玩具、飲料缶	フタ	△	〇
	Fe	鉄			工具、建材		〇
	Al	アルミ			スマートフォン、PC筐体	フタ	△	✖	要確認
	Fe+Cr+Ni	ステンレス			調理器具、医療器具	トレー	△	〇
その他	ー	コルク			コースター、ワイン栓	コースター	〇	〇
	LEATHER	レザー		本革	高級バッグ、革靴、衣料品	牛皮ソール	〇	✖	要確認
	PU-L / PVC-L	レザー		合皮	自動車シート、家具、衣料品		〇
	SiO₂	ガラス			窓、光学レンズ、実験器具	グラス	〇	✖	要確認
	Al₂O₃	セラミック			食器、歯科材料		◎
	ー	陶器			タイル、工芸品		△
	ー	木材			家具、日用品、工芸品	竹ターナー	〇	〇
	NR	ゴム		天然	タイヤ、手袋		✖
	NBR	ゴム		ニトリル	Oリング、シール材		△
